la boule de granulatoire de disque de l'engrais 6t/H forment l'équipement de production d'engrais

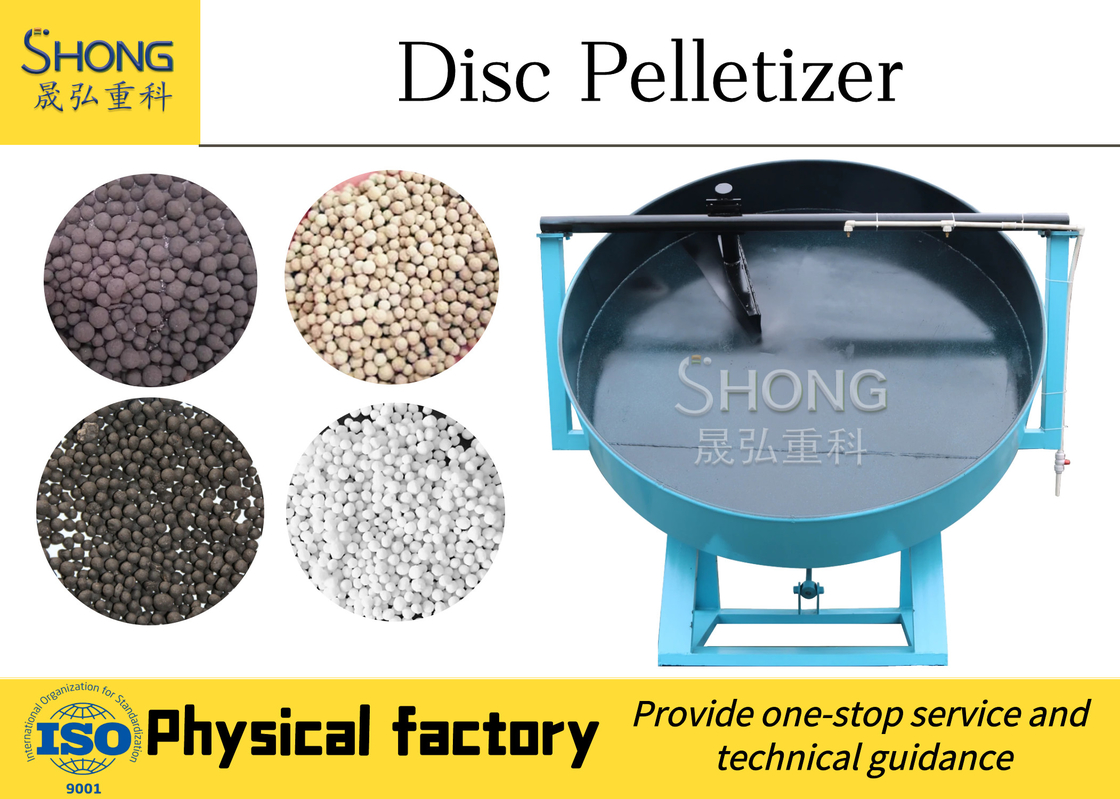

Équipement de production d'engrais à granulateur à disque

Je vous présente:

Dans cette série de granulateurs à disque, l'angle du disque de granulation adopte une structure d'arc intégré, et le taux de granulation peut atteindre plus de 93%.Le réducteur et le moteur sont entraînés par une courroie flexibleLa conception de base épaissie, plus lourde et robuste ne nécessite pas de boulons d'ancrage pour la fixer et elle tourne en douceur.L'engrenage principal du granulateur adopte l'extinction à haute fréquence, ce qui prolonge la durée d'utilisation. Cette surface a des matériaux uniformes et un taux de granulation élevé. Fonctionnement en douceur, équipement robuste et durable, longue durée d'utilisation, etc.,sont bien accueillis par les utilisateurs et constituent des produits idéaux à leur choix..

Principe de fonctionnement:

Le principe de fonctionnement de cette série de produits est le suivant: le moteur principal entraîne la poulie et la courroie, et l'engrenage des pinions est entraîné par le réducteur.Le petit engrenage et le grand engrenage fixés sur le fond du disque sont de type fractionnéLe gros engrenage est installé sur la plaque de granulation fixée sur la plaque de réglage du cadre par un trou conique conçu par un professionnel.Une fois la plaque de granulation tournée en continu, couplée à un dispositif de pulvérisation, les matériaux sont liés uniformément entre eux, ce qui donne une forme sphérique.un système d'alimentation automatique est conçu dans la partie supérieure du plateau de granulation pour empêcher les matériaux de coller à la paroiAvec la rotation continue du moteur, l'entrée continue de matériaux peut réaliser une production de masse pour répondre aux besoins des utilisateurs.

Résumé de la structure:

1Partie de cadre: la partie tournante et la partie tournante de l'ensemble du corps étant supportées par le cadre, la force est relativement importante.la partie du cadre de la machine est soudée avec de l'acier épaissi, et a passé une certification de qualité stricte et des exigences de processus spécifiques pour atteindre l'objectif de la machine.

2. réglage des pièces du châssis de transmission et de la plaque de pelletizing: la partie importante de l'ensemble de la machine est la plaque de pelletizing,et le centre de gravité entier de la plaque de granulation est installé sur la partie de réglagePar conséquent, notre société adopte spécialement le soudage de plaque d'acier à carbone moyen et d'acier de canal. devenir. et par le contrôle de qualité strict et des exigences de processus spécifiques,pour atteindre le but de cette machine.

3Partie de transmission: toute la machine, la partie de transmission est excellente et importante, et le travail de toute la machine est effectué à partir de celle-ci.Le moteur principal et le réducteur installés sur le châssis de réglage de la transmission sont de qualité fiable. Le moteur entraîne la poulie de ceinture, la ceinture en V, le réducteur et le pignon. Le pignon fait tourner le gros engrenage sur le disque de granulation pour faire fonctionner le disque de granulation.Les gros et les petits engrenages sont tous durcis à haute fréquenceLe disque de granulation est fixé sur un arbre principal en matériau installé sur le disque de réglage.ce qui rend la conception plus raisonnable.

4. Disque de granulation: l'angle du disque de granulation de cette machine adopte la structure en arc de toute la machine, et le taux de granulation peut atteindre 93 ou plus.Le disque de granulation est équipé de trois ports de décharge, ce qui est pratique pour les opérations de production intermittentes et réduit considérablement l'intensité du travail. La partie inférieure du disque de pelletisation est renforcée par plusieurs plaques d'acier rayonnantes, qui est solide et durable sans déformation.

5- dispositif de nettoyage automatique des matières: cette pièce est installée au-dessus du disque de pelletizing en forme de cadre inférieur, avec une planche de nettoyage automatique des matières montée dessus,de sorte que le matériau collant au mur pendant le processus de production améliore considérablement le temps d'utilisation de la machine et aussi économiser la main-d'œuvre.
